O Transistor e a Fronteira Física da Lei de Moore
Em dezembro de 1947, nos laboratórios da Bell Telephone em Murray Hill, Nova Jersey, três físicos realizaram um experimento que redefiniu para sempre a civilização material do planeta Terra. Seus nomes eram John Bardeen, Walter Brattain e William Shockley.

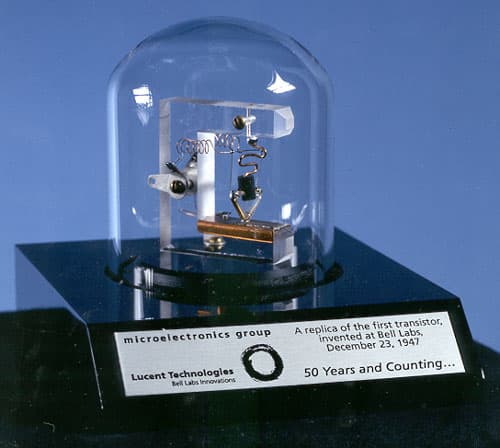

O dispositivo que eles montaram sobre uma mesa de laboratório parecia rudimentar e frágil: uma pequena lâmina triangular de plástico transparente presa a uma mola, envolvida por uma fita de folha de ouro recortada na ponta com uma lâmina de barbear e pressionada com cuidado sobre um cristal irregular de germânio. Quando uma pequena corrente elétrica foi aplicada a uma das pontas douradas, o sinal resultante na outra ponta saiu amplificado em cerca de cem vezes.
Aquele conjunto mecânico improvisado era o primeiro transistor de contato pontual em funcionamento. Por essa descoberta extraordinária, os três pesquisadores receberam o Prêmio Nobel de Física em 1956. Mal podiam imaginar que aquele modesto componente geraria a base de todos os computadores, satélites, smartphones e inteligências artificiais do século vinte e um.
O Mundo Antes do Transistor: A Tirania das Válvulas
Para valorizar a dimensão da revolução do transistor, é indispensável lembrar como funcionava a eletrônica na primeira metade do século vinte.
Toda a amplificação de sinais de rádio, as centrais telefônicas e os primeiros computadores eletrônicos dependiam exclusivamente das válvulas termoiônicas. Uma válvula funciona de forma parecida com uma lâmpada incandescente tradicional: um filamento metálico lacrado dentro de um bulbo de vidro a vácuo precisa ser aquecido a altas temperaturas para emitir elétrons por emissão termoiônica em direção a uma placa condutora, com uma grade intermediária controlando a passagem da corrente.
As válvulas tinham virtudes operacionais incontestáveis para sua época, mas impunham limites físicos severos ao avanço tecnológico:
- Eram grandes, ocupando o tamanho de copos ou garrafas.
- Consumiam quantidades imensas de energia apenas para aquecer os filamentos.
- Geravam calor excessivo, exigindo complexos sistemas de refrigeração industrial.
- Eram extremamente frágeis e quebravam com frequência constante.
O ENIAC, construído na Universidade da Pensilvânia entre 1943 e 1946 para o exército americano, continha cerca de dezoito mil válvulas eletrônicas. O computador pesava quase trinta toneladas, ocupava um salão inteiro de cento e sessenta metros quadrados e consumia cento e cinquenta quilowatts de potência. Uma válvula queimava em média a cada dois dias, paralisando os cálculos e obrigando os técnicos a inspecionar centenas de tubos quentes para identificar o componente defeituoso.
Construir computadores milhares de vezes mais potentes com válvulas era uma impossibilidade prática: uma máquina equivalente a um smartphone básico necessitaria da energia de usinas hidrelétricas inteiras e ocuparia uma metrópole.
Como Funciona o Transistor de Estado Sólido
A genialidade do transistor residiu em eliminar o vácuo e os filamentos quentes, controlando o fluxo de elétrons diretamente dentro da estrutura cristalina de um material sólido semicondutor, como o germânio e, posteriormente, o silício.
O silício puro, elemento abundante na areia comum, é um semicondutor: seus átomos compartilham quatro elétrons de valência em ligações covalentes perfeitas, comportando-se à temperatura ambiente como um isolante elétrico relativamente fraco.
O segredo industrial da microeletrônica é o processo conhecido como dopagem: a introdução deliberada e controlada de pequenas quantidades de átomos de impurezas na rede cristalina do silício.
- Quando átomos com cinco elétrons de valência, como o fósforo ou o arsênio, são introduzidos, sobra um elétron livre na rede. Isso cria um semicondutor do tipo n (negativo).
- Quando átomos com três elétrons de valência, como o boro, são inseridos, falta um elétron para completar a ligação, criando uma lacuna positiva que atrai elétrons vizinhos. Isso forma um semicondutor do tipo p (positivo).
Na arquitetura mais utilizada na computação contemporânea, o MOSFET (Transistor de Efeito de Campo Metal-Óxido-Semicondutor), o transistor funciona como um interruptor ultrarrápido controlado por tensão elétrica. Uma camada condutora chamada de comporta fica posicionada sobre um canal semicondutor entre dois terminais denominados fonte e dreno, isolada deles por uma película de óxido finíssima.
Quando uma pequena tensão elétrica é aplicada à comporta, um campo elétrico atrai portadores de carga e abre um canal condutor no silício, permitindo que a corrente elétrica flua livremente entre a fonte e o dreno. Quando a tensão é removida, o canal se fecha e o fluxo cessa.
Esse movimento de abrir e fechar a passagem de corrente elétrica sem peças móveis é a representação física perfeita dos números binários: corrente passando representa o bit 1; ausência de corrente representa o bit 0. Alternando entre esses dois estados bilhões de vezes por segundo, os transistores realizam todas as operações da lógica booleana e todo o processamento de dados do universo digital.
O Circuito Integrado e a Profecia de Gordon Moore
Por cerca de uma década após sua invenção, os transistores foram fabricados como peças avulsas soldadas individualmente em placas de circuito. Em 1958 e 1959, Jack Kilby na Texas Instruments e Robert Noyce na Fairchild Semiconductor inventaram de forma independente o circuito integrado: a arte de fabricar múltiplos transistores, resistores e suas conexões simultaneamente sobre uma única pastilha monolítica de semicondutor.
Em abril de 1965, Gordon Moore, químico, diretor de pesquisa da Fairchild e futuro cofundador da Intel, publicou um artigo breve na revista Electronics Magazine. Analisando os custos de produção da indústria nascente, Moore observou que o número de componentes que os engenheiros conseguiam integrar em um circuito integrado pelo menor custo vinha dobrando aproximadamente a cada ano. Ele previu que esse ritmo acelerado se manteria por pelo menos mais uma década.
Em 1975, Moore revisou sua estimativa para uma duplicação a cada dois anos. Essa observação empírica ficou consagrada mundialmente como a Lei de Moore.
A Lei de Moore nunca foi uma lei da física, como a gravitação universal de Newton ou a conservação de energia da termodinâmica. Foi uma meta estratégica, uma profecia autorrealizável que norteou investimentos maciços de capital, ciência dos materiais e cooperação internacional da indústria global de semicondutores por mais de cinco décadas.
A progressão geométrica é vertiginosa. O primeiro microprocessador comercial do mundo, o Intel 4004 de 1971, continha 2.250 transistores gravados em uma escala de dez micrômetros (dez mil nanômetros). Processadores modernos de computador e aceleradores de inteligência artificial reúnem dezenas de bilhões de transistores, e os maiores já passam de cem bilhões, numa pastilha de silício que cabe na palma da mão.
A Fronteira Física Inevitável: O Encontro com a Mecânica Quântica
Após cinquenta anos de sucesso contínuo, a miniaturização dos transistores de silício aproxima-se dos limites intransponíveis impostos pelas leis fundamentais da física atômica.
Nos nós de fabricação mais avançados da atualidade, os transistores possuem dimensões críticas que medem poucos nanômetros. Um átomo individual de silício tem um diâmetro de aproximadamente 0,2 nanômetros. Isso significa que as barreiras isolantes e os canais de passagem dos transistores mais modernos têm espessura de apenas algumas dezenas de átomos alinhados.
Nessa escala nanométrica extrema, os elétrons deixam de se comportar estritamente como bolinhas de bilhar da mecânica clássica e passam a manifestar efeitos quânticos bizarros. O principal deles é o tunelamento quântico.
Devido à natureza ondulatória da matéria formulada pela equação de Schrödinger, um elétron tem uma probabilidade finita de atravessar uma barreira física de potencial mesmo sem ter energia suficiente para superá-la. Quando a camada isolante do transistor fica fina demais, os elétrons simplesmente vazam através dela, mesmo quando o interruptor está desligado. O resultado é o aumento descontrolado do consumo de energia e o superaquecimento do chip, impedindo que o transistor mantenha o estado lógico 0 com confiabilidade.
Para mitigar esses efeitos quânticos destrutivos, a indústria desenvolveu arquiteturas geométricas tridimensionais sofisticadas, como os transistores FinFET e, mais recentemente, os transistores Gate-All-Around (GAAFET), nos quais fitas microscópicas de silício são envolvidas por todos os lados pelo material da comporta para maximizar o controle eletrostático sobre o fluxo de elétrons.
Apesar dessas inovações extraordinárias da engenharia de materiais, a duplicação acelerada do número de transistores por unidade de área a custos decrescentes perdeu o fôlego histórico. O futuro da computação agora depende de novas abordagens: arquiteturas especializadas para inteligência artificial, empilhamento tridimensional de múltiplos chips (chiplets), novos materiais como grafeno e nanotubos de carbono, e o desenvolvimento de paradigmas computacionais totalmente diferentes.
