Litografia EUV: Como a Luz Fabrica os Microchips Mais Avançados

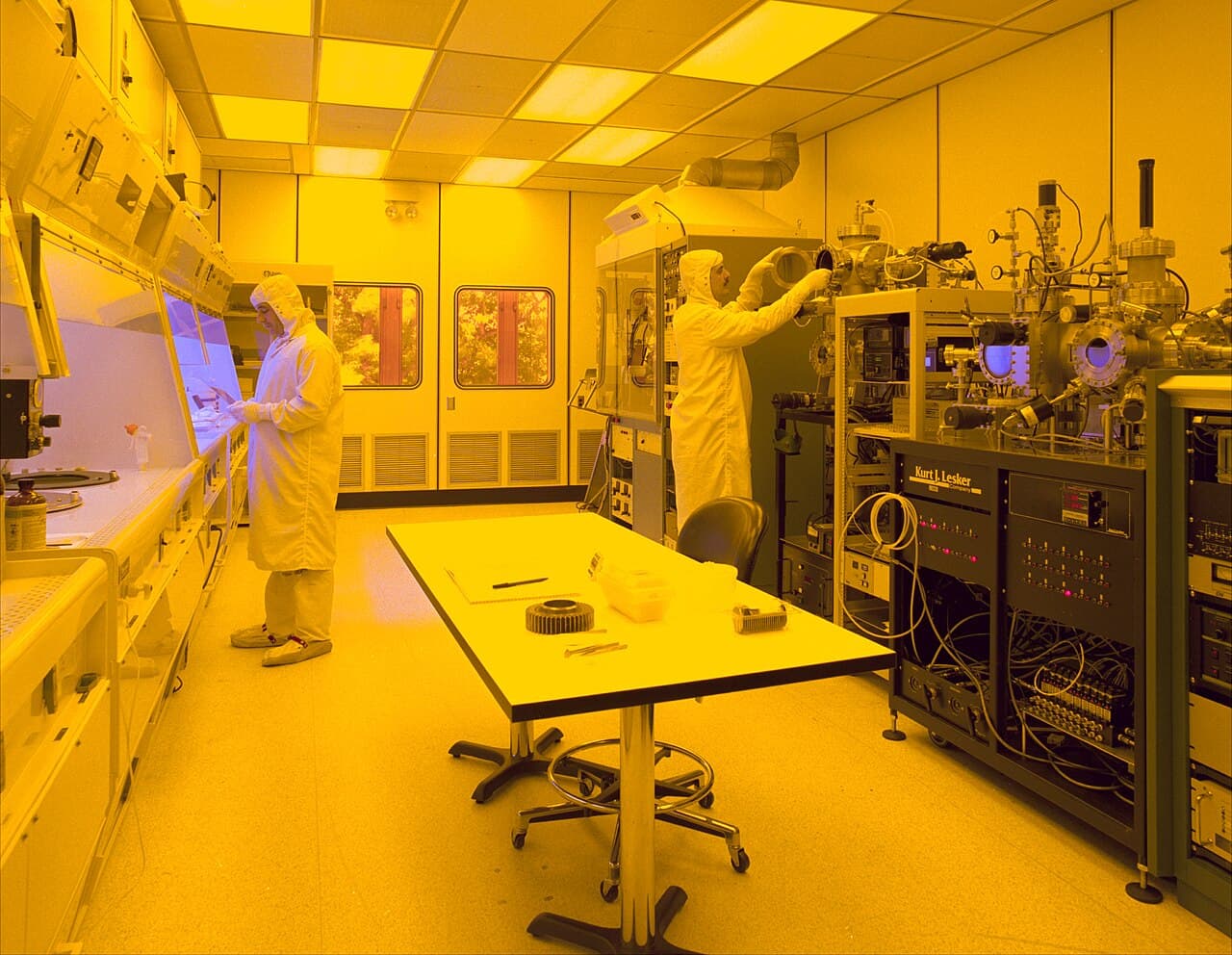

Em salas limpas de Veldhoven, uma pequena cidade nos Países Baixos, é montada uma das máquinas industriais mais sofisticadas e caras já construídas. O equipamento tem o tamanho de um ônibus, pesa cerca de cento e oitenta toneladas, reúne mais de cem mil peças de alta precisão e custa centenas de milhões de dólares por unidade.

Essa máquina é o sistema de litografia por radiação ultravioleta extrema (EUV), projetado e produzido com exclusividade global pela empresa holandesa ASML.

Sem essas máquinas extraordinárias, seria impossível fabricar os processadores de ponta que equipam os smartphones mais rápidos do mercado, os servidores de computação em nuvem e os aceleradores gráficos que treinam modelos avançados de inteligência artificial. A litografia EUV representa o auge da convergência entre a mecânica quântica, a óptica de precisão, a física dos plasmas e o controle mecatrônico em escala atômica.

---

O Princípio da Fotolitografia: Gravando com Luz

Para compreender o desafio da litografia EUV, é necessário entender primeiro o processo básico pelo qual os circuitos integrados são produzidos desde a invenção do microchip. Esse processo chama-se fotolitografia.

A palavra litografia tem origem grega e significa literalmente gravar em pedra. Na microeletrônica, a pedra é uma fatia ultrafina de silício puro chamada wafer, polida até atingir espelho atômico.

O procedimento assemelha-se a uma técnica fotográfica tradicional altamente sofisticada:

• A superfície do wafer de silício é revestida com uma camada líquida de material polimérico sensível à radiação luminosa, denominado fotorresiste.
• Um feixe de luz incide sobre uma máscara fotográfica ou retículo, que contém o desenho em grande escala dos circuitos elétricos daquele nível do chip.
• Lentes ópticas reduzem a imagem da máscara em quatro ou cinco vezes e projetam o feixe focado sobre o fotorresiste.
• A luz altera a estrutura química das regiões atingidas do polímero.
• Em seguida, banhos químicos revelam a imagem, dissolvendo o polímero exposto e deixando o silício subjacente desprotegido exatamente nos locais previstos.
• Por fim, processos de corrosão química ou bombardeamento iônico gravam valas e depositam metais condutores para formar as conexões elétricas e os transistores.

Esse ciclo de revestimento, exposição, gravação e dopagem é repetido dezenas de vezes sobre o mesmo wafer para construir um circuito integrado moderno camada por camada, como um arranha-céu de centenas de andares microscópicos.

---

O Limite de Difração de Abbe e a Corrida pelo Comprimento de Onda

O grande obstáculo histórico da fotolitografia é determinado por uma lei imutável da óptica física, formulada no século dezenove pelo físico alemão Ernst Abbe: o limite de difração.

Abbe provou que é impossível utilizar uma onda luminosa para desenhar detalhes com resolução espacial significativamente menor do que a metade do seu próprio comprimento de onda. Quando as dimensões dos desenhos aproximam-se do comprimento de onda da luz utilizada, os raios sofrem difração, espalhando-se pelas bordas da máscara e gerando padrões borrados e indistintos sobre o silício.

Durante décadas, a indústria contornou esse limite migrando continuamente para fontes de luz com comprimentos de onda cada vez mais curtos no espectro eletromagnético:

• Nos anos setenta e oitenta, lâmpadas de arco de mercúrio usavam luz azul visível (linha g, 436 nanômetros) e depois ultravioleta próximo (linha i, 365 nanômetros).
• Nos anos noventa, lasers de fluoreto de criptônio (KrF) avançaram para o ultravioleta profundo de 248 nanômetros.
• Nos anos 2000, lasers de fluoreto de argônio (ArF) alcançaram 193 nanômetros.

Ao chegar aos 193 nanômetros, a indústria deparou-se com uma muralha tecnológica aparente. Para imprimir transistores com dezenas de nanômetros utilizando luz de 193 nanômetros, os engenheiros recorreram a artifícios heroicos: introduziram uma camada de água ultrapura entre a lente final e o wafer (litografia por imersão) e inventaram a exposição múltipla, fragmentando uma única camada de circuito em quatro máscaras sucessivas. No entanto, essas técnicas aumentavam drasticamente os custos, multiplicavam as etapas de defeitos e aproximavam o processo de sua exaustão econômica.

A solução definitiva exigia um salto quântico no comprimento de onda. Esse salto foi a radiação ultravioleta extrema (EUV), com um comprimento de onda minúsculo de apenas 13,5 nanômetros, quatorze vezes menor do que a luz anterior.

---

O Desafio Científico: Uma Luz que Quase Não Existe

Mudar para 13,5 nanômetros exigiu quase três décadas de pesquisas e dezenas de bilhões de dólares em investimentos internacionais, porque a radiação EUV comporta-se de forma completamente diferente da luz convencional.

Em primeiro lugar, fótons de 13,5 nanômetros têm energia tão elevada que são fortemente absorvidos por praticamente toda a matéria conhecida, incluindo o ar atmosférico e o vidro comum das lentes ópticas.

Isso impôs duas exigências radicais:

• Toda a máquina de litografia EUV precisa operar em vácuo quase absoluto, para evitar que as moléculas do ar absorvam o feixe de luz antes que ele alcance o silício.
• Não é possível usar nenhuma lente de refração tradicional para focar a luz. Toda a focalização deve ser realizada exclusivamente por espelhos refletores côncavos e convexos.

Para construir esses espelhos, a fabricante alemã de óptica Carl Zeiss desenvolveu superfícies reflexivas revolucionárias compostas por multicamadas alternadas de molibdênio e silício com espessuras nanométricas precisas, atuando como refletores de Bragg.

O polimento desses espelhos atingiu o mais alto padrão de precisão da história da tecnologia: se um espelho de litografia da Zeiss fosse ampliado até ter o tamanho do território da Alemanha, o maior defeito de relevo em sua superfície teria uma fração de milímetro, segundo a própria Zeiss. Mesmo com essa perfeição atômica, cada espelho reflete cerca de setenta por cento da radiação EUV; como o feixe precisa rebater em mais de dez espelhos sucessivos antes de tocar o wafer, menos de dois por cento da luz gerada originalmente na fonte chega ao silício.

---

O Monstro Mecânico: Criando Luz com Gotas de Estanho

Como a absorção óptica é tão implacável, a fonte luminosa precisava gerar uma quantidade colossal de energia no comprimento de onda de 13,5 nanômetros. Como não existiam lasers naturais que emitissem diretamente em EUV, os físicos criaram um gerador de plasma digno de ficção científica.

Dentro da câmara da máquina, um injetor de altíssima frequência cospe um jato contínuo de cinquenta mil gotículas microscópicas de estanho derretido por segundo, cada uma com diâmetro menor do que a espessura de um fio de cabelo.

A cada segundo, um laser industrial de dióxido de carbono de altíssima potência emite dois pulsos sincronizados sobre cada uma dessas cinquenta mil gotículas em pleno voo:

• O primeiro pulso de laser, de menor intensidade, atinge a gota de estanho e a achata em formato de disco côncavo.
• Frações de microssegundos depois, o segundo pulso principal, com gigawatts de potência instantânea, vaporiza a gota de estanho e a transforma em um plasma superaquecido a cerca de 220 mil graus Celsius, dezenas de vezes mais quente do que a superfície do Sol.

Nesse estado extremo de ionização atômica, os elétrons do estanho decaem energeticamente e emitem uma rajada concentrada de fótons exatamente no comprimento de onda de 13,5 nanômetros. Esse processo repete-se cinquenta mil vezes por segundo, vinte e quatro horas por dia, com sincronismo temporal inferior a bilionésimos de segundo.

---

A Geopolítica da Máquina Mais Disputada da Terra

A maturidade comercial da litografia EUV transformou a fábrica da ASML nos Países Baixos no nó mais crítico de toda a cadeia global de suprimentos tecnológicos.

Nenhuma outra empresa no planeta domina a síntese industrial desse conjunto de tecnologias. A fabricação dos chips mais velozes do mundo, realizada por gigantes da fundição como a TSMC em Taiwan, depende de forma intransigente da operação ininterrupta dessas máquinas europeias.

O desenvolvimento da litografia EUV prova que a tecnologia contemporânea já opera nas fronteiras mais profundas da matéria atômica. Quando olhamos para a tela de um celular ou consultamos um algoritmo avançado, estamos utilizando um produto moldado por luzes invisíveis disparadas sobre matéria estelar em câmaras de vácuo perfeito.
